Dettagli:
|
| Altezza dello strato di imballaggio: | 100mm, 150mm, 200mm | Spessore della piastra: | 0.1mm, 0.12mm, 0.15mm |
|---|---|---|---|
| Materiale: | SS304, SS316L | dimensione: | Secondo ordine |
| Forma: | Personalizzato | Area specifica: | tipi facoltativi |
| Evidenziare: | 2.5y imballaggio strutturato,imballaggio strutturato degli ss 316l,imballaggio strutturato della torre di distillazione |
||

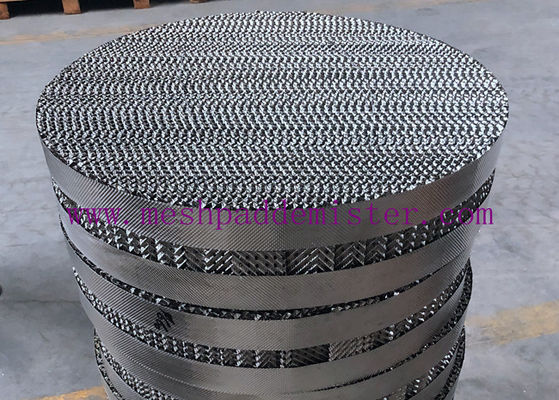

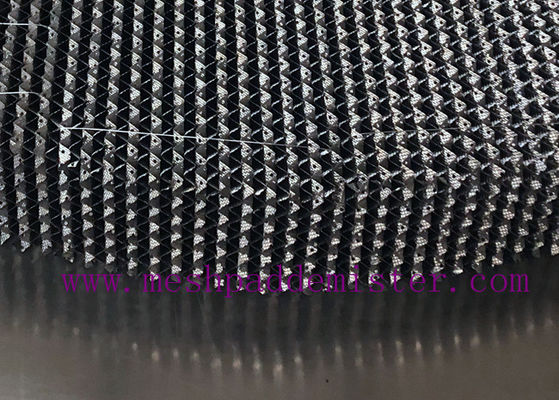

2.5Y Placca corrugata metallica con imballaggio strutturato nella torre di distillazione
1. controllo degli imballaggi strutturati in lamiere ondulate metalliche:
1 Ogni lotto di imballaggi strutturati deve essere ispezionato dal dipartimento di controllo della qualità conformemente al contratto prima di lasciare la fabbrica.
2 L'aspetto della piastra di imballaggio deve essere piatto e privo di ruggine.
3 L'altezza del picco, la distanza d'onda, l'inclinazione e l'angolo dei denti dell'imballaggio devono soddisfare le norme corrispondenti.
La deviazione tra la lunghezza accumulata dell'altezza massima di ogni 100 pezzi e la lunghezza accumulata del prodotto effettivo di 100 pezzi è:e la deviazione negativa non è superiore a 2h.
4 Il diametro, l'ovalità e la planosità del disco di imballaggio devono soddisfare i requisiti corrispondenti.
5 Per il diametro del foro d0, la distanza tra il centro del foro t e il grano fine sulla piastra, deve essere effettuata solo un'ispezione visiva e il foro deve essere privo di abrasioni e i fori e il grano fine devono essere uniformemente distribuiti.
6 la deviazione ammissibile dello spessore della striscia di acciaio deve essere conforme alle disposizioni della norma GB/T 4239.
2Dimensioni strutturali e parametri caratteristici dell'imballaggio ondulato a orificio in acciaio inossidabile.
| Articolo | Unità | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| altezza di ondulazione h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinazione della corrugatura θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| Distanza di ondulazione 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| angolo di ondulazione β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| frazione vuota ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diametro del foro perforato d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tasso di apertura σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| il raggio di curvatura del cerchio superiore dell'angolo di ondulazione R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Nota: l'influenza della velocità di apertura sulla piastra non è calcolata
3. Classificazione degli imballaggi strutturati in lamiera ondulata metallica
La colonna di imballaggio è un tipo di attrezzatura per il trasferimento di massa gas-liquido con un gran numero di imballaggi nella torre.Da allora, si è sviluppata con la colonna di piastra, formando due diversi tipi di apparecchiature di trasferimento di massa gas-liquido.
Il corpo della torre è costituito da un cilindro verticale con una piastra di supporto in basso.Una piastra di pressatura di imballaggio è installata sopra l'imballaggio per limitare il movimento dell'imballaggio con la corrente ascendenteIl liquido viene aggiunto dalla parte superiore della torre, spruzzato sulla confezione attraverso il distributore di liquidi e scorre lungo la superficie di confezione.Il gas viene inviato dal fondo della torre e distribuito dal dispositivo di distribuzione del gas (il dispositivo di distribuzione del gas generalmente non è impostato per la torre di piccolo diametro)Il gas-liquido bi-fase è in stretto contatto con la superficie di imballaggio per il trasferimento di massa.La torre di accumulo è un'apparecchiatura di trasferimento di massa gas-liquido a contatto continuoLa composizione di due fasi cambia continuamente lungo l'altezza della torre, mentre in condizioni normali la fase gassosa è di fase continua e la fase liquida è di fase dispersa.
4- Marcatura, imballaggio, immagazzinamento e trasporto di imballaggi strutturati in lamiera ondulata metallica
1 Per gli imballaggi strutturati finiti deve essere fornito un elenco di imballaggi, che includa il nome del prodotto, il modello, le specifiche e le dimensioni, il nome del fabbricante e la data di produzione.deve essere fornito il certificato di ispezione del prodotto, compresi gli elementi di ispezione, la data di ispezione e il sigillo del personale di ispezione.
2 I prodotti finiti devono essere imballati in cartoni, scatole di legno o piastre di legno e il vassoio di imballaggio deve essere posizionato orizzontalmente.il nome del fabbricante e la qualità del prodotto devono essere indicati sul lato esterno della confezione, e le parole o i segni come "prevenire rigorosamente l'umidità".
3 È severamente vietato colpire il prodotto e piovere direttamente sul prodotto durante il trasporto.
4 I prodotti devono essere conservati in una stanza ventilata e asciutta e non devono essere impilati lateralmente.
Materiale
SS304, SS316L, altri per ordine.
ogni anno produciamo e forniamo centinaia di metri cubi di imballaggi strutturati in metallo in diversi modelli.Siamo felici di aiutarvi con ciò di cui avete bisogno.!
