Dettagli:
|
| Spessore della piastra: | 0.1mm, 0.12mm, 0.15mm | Altezza dello strato di imballaggio: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Forma: | personalizzato | Materiale: | SS304, SS316L |
| Area specifica: | tipi facoltativi | dimensione: | Secondo ordine |
| Evidenziare: | imballaggio del di 0.15mm,imballaggio del 125y,125y di trattamento del gas della coda |
||

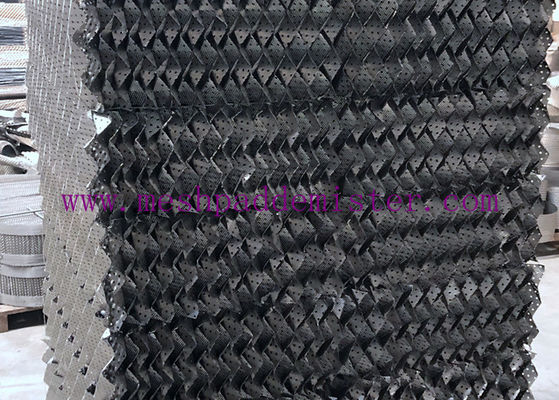

0.15mm piastra metallica 125Y imballaggio strutturato nel trattamento dei gas di scarico
1. Classificazione degli imballaggi strutturati
La colonna di imballaggio è un tipo di attrezzatura per il trasferimento di massa gas-liquido con un gran numero di imballaggi nella torre.Da allora, si è sviluppata con la colonna di piastra, formando due diversi tipi di apparecchiature di trasferimento di massa gas-liquido.
2. La struttura di una torre di imballaggio con imballaggio strutturato
Il corpo della torre è costituito da un cilindro verticale con una piastra di supporto in basso.Una piastra di pressatura di imballaggio è installata sopra l'imballaggio per limitare il movimento dell'imballaggio con la corrente ascendenteIl liquido viene aggiunto dalla parte superiore della torre, spruzzato sulla confezione attraverso il distributore di liquidi e scorre lungo la superficie di confezione.Il gas viene inviato dal fondo della torre e distribuito dal dispositivo di distribuzione del gas (il dispositivo di distribuzione del gas generalmente non è impostato per la torre di piccolo diametro)Il gas-liquido bi-fase è in stretto contatto con la superficie di imballaggio per il trasferimento di massa.La torre di accumulo è un'apparecchiatura di trasferimento di massa gas-liquido a contatto continuoLa composizione di due fasi cambia continuamente lungo l'altezza della torre, mentre in condizioni normali la fase gassosa è di fase continua e la fase liquida è di fase dispersa.
3Dimensioni strutturali e parametri caratteristici dell'imballaggio ondulato a orificio in acciaio inossidabile.
| Articolo | Unità | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| altezza di ondulazione h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| inclinazione della corrugatura θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| Distanza di ondulazione 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| angolo di ondulazione β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| frazione vuota ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diametro del foro perforato d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tasso di apertura σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| il raggio di curvatura del cerchio superiore dell'angolo di ondulazione R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Nota: l'influenza della velocità di apertura sulla piastra non è calcolata

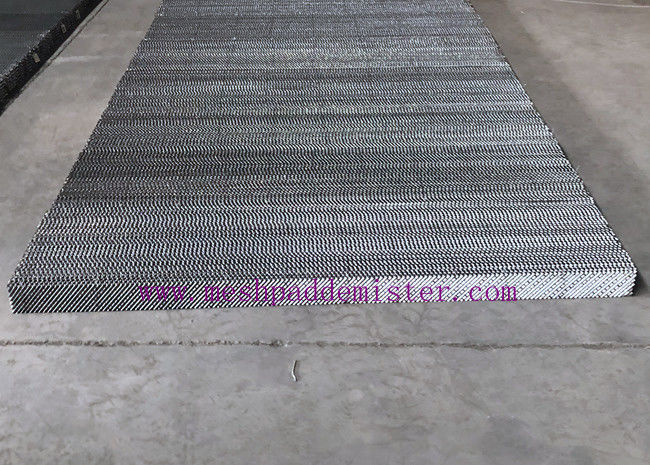

4. laboratorio di imballaggio strutturato
5. HG/T 21559.2 2005 standard di imballaggio strutturato
Numero della norma - numero dell'anno - modello di imballaggio - diametro interno della torre Φ (mm)
Ad esempio, il diametro interno della torre di imballaggio è di Φ 600 mm e viene utilizzato un imballaggio ondulato con orificio in acciaio inossidabile di tipo p250i, contrassegnato come segue: HG/T 21559.2?? 2005?? P250I?? 600.
3.2 Specifiche e caratteristiche
3.2.1 L'imballaggio ondulato per orifizi in acciaio inossidabile è costituito da una serie di lamiere ondulate pressate da strisce di acciaio inossidabile.con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmLe corrugate delle piastre ondulate adiacenti sono inclinate nella direzione opposta e le corrugate delle piastre di imballaggio adiacenti superiore e inferiore sono incrociate a 90°.
3.2.2 Prima di pressare la piastra ondulata è necessario perforare in anticipo la piastra e pressare il grano fine, oppure utilizzare il grano di laminazione equivalente al grano fine.
3.2.3 Nella tabella sono elencati otto tipi di imballaggi ondulati in lamiera per orifici in acciaio inossidabile.I parametri caratteristici della selezione del tipo sono la superficie specifica dell'imballaggio e l'angolo di ondulazione., che possono essere selezionati in base ai requisiti di progettazione del processo.
Placca ondulata con orificio in acciaio inossidabile
h: altezza di ondulazione (mm)
2B: distanza di ondulazione (mm)
β: angolo di ondulazione (°)
δ: spessore della piastra (mm)
S: lunghezza di ondulazione (mm)
R: raggio di curvatura del cerchio superiore dell'angolo di ondulazione (mm)
ogni anno produciamo e forniamo centinaia di metri cubi di imballaggi strutturati in metallo in diversi modelli.Siamo felici di aiutarvi con ciò di cui avete bisogno.!
Telefono: 15112670997
